Imagina los intrincados electrones que alimentan tu smartphone, tu reloj inteligente e incluso dispositivos médicos que salvan vidas. Estas pequeñas corrientes dependen de conexiones seguras y fiables, y ahí es donde los pines pogo brillan. A diferencia de los conectores tradicionales, estas maravillas con resorte son compactas, duraderas e increíblemente versátiles. Pero ¿qué son exactamente estas pequeñas máquinas y cómo funcionan?
Exploremos los pormenores de los pogos. ¿Para qué se utilizan? Tipos, aplicaciones y cómo elegir los mejores pogos para tus necesidades.
¿Qué son los Pogo Pins?
Los pines Pogo, también conocidos como pines de resorte, son conectores eléctricos versátiles que se utilizan en una amplia gama de dispositivos electrónicos. Su función principal es establecer una conexión fiable entre dos placas de circuito impreso (PCB) o entre una PCB y otro componente eléctrico, lo que los hace esenciales para una conectividad fluida y la transferencia de energía dentro de los dispositivos electrónicos.
Estos conectores están diseñados como tubos cilíndricos que albergan un mecanismo de resorte interno. Este mecanismo les confiere una acción única, similar a la de un saltador. Cuando el pasador entra en contacto con una superficie, el resorte se comprime y crea una conexión eléctrica segura y estable.
Estructura de un pin Pogo
Un pin pogo se compone de diferentes componentes clave que trabajan juntos para establecer una conexión eléctrica segura. Estos componentes pueden incluir:
- Barril: El barril es el cuerpo cilíndrico principal de un pin pogo, generalmente hecho de un material rígido como latón, acero inoxidable o una aleación chapada. El oro y otros metales chapados se utilizan a menudo para mejorar la resistencia de contacto y prevenir la corrosión.
- Primavera: Dentro del cañón, encontrará un resorte helicoidal hecho de materiales como aleaciones de cobre o acero inoxidable. Este resorte proporciona la fuerza necesaria para empujar el émbolo y mantener la conexión eléctrica.
- Émbolo: El émbolo es el punto de contacto de un pin pogo, hecho con un material conductor como cobre-berilio o latón chapado en oro.
Consejo: La punta del pasador se encuentra en el extremo del émbolo. Según el diseño y la aplicación específicos del pasador pogo, puede ser cónico, esférico o plano.
¿Cómo funcionan los Pogo Pins?
Los pines Pogo utilizan un mecanismo de resorte para establecer una conexión eléctrica temporal. Imagínelos como pequeños interruptores accionados por resorte. Cuando el pin entra en contacto con una superficie, como una placa de circuito impreso (PCB), el resorte interno se comprime, de forma similar a presionar un botón.
Al presionar más el pin, el resorte dentro del cilindro se comprime. Esta compresión fuerza al émbolo dentro del pin a extenderse hacia afuera, lo que asegura un contacto firme con la superficie de la placa de circuito impreso. Este contacto permite que la corriente eléctrica fluya y se establezca una conexión. Cuando no se utiliza, el pin pogo se retrae, evitando contactos accidentales y posibles cortocircuitos.
¿Para qué se utilizan los pines Pogo? Aplicaciones comunes
Los pines Pogo proporcionan conexiones de resorte fiables para la transferencia de energía o datos en diversas aplicaciones. Su versatilidad los hace ideales para electrónica de consumo, dispositivos domésticos inteligentes, sistemas GPS y aplicaciones industriales y médicas.
1. Electrónica de consumo
Los productos electrónicos de consumo son los principales usuarios de pines pogo, especialmente en productos compactos de alto rendimiento. Proporcionan conexiones fiables en baterías externas, cargadores inalámbricos y relojes inteligentes. Su uso en conectores con protección contra la entrada de agua garantiza su durabilidad en condiciones adversas.
Los terminales de batería de portátiles utilizan pines pogo para una carga eficiente, mientras que los altavoces y auriculares inteligentes los utilizan para una transferencia de señal segura. Esta amplia gama de aplicaciones los convierte en una parte integral de la industria de la electrónica de consumo.
2. Industrial y médico
Los pines Pogo desempeñan un papel crucial en aplicaciones médicas e industriales gracias a su fiabilidad y multifuncionalidad. Garantizan la transmisión de datos en glucómetros para la monitorización de la glucemia y proporcionan conexiones estables en equipos de resonancia magnética para la obtención de imágenes críticas.
En el ámbito industrial, los pines pogo contribuyen a la automatización y la eficiencia. Permiten un movimiento preciso en sistemas robóticos utilizados en procesos de fabricación y ensamblaje, y proporcionan conexiones estables en máquinas herramienta y líneas de ensamblaje para un funcionamiento fluido.
3. Computadoras y dispositivos de juego
Los pines Pogo se usan ampliamente en computadoras, tabletas y dispositivos de juegos. Sirven como conectores en teclados, ratones y routers, lo que permite conexiones rápidas. Los diseños de pines Pogo en controladores USB y dispositivos de almacenamiento proporcionan conexiones eléctricas internas fiables para una transferencia de datos eficiente y un funcionamiento óptimo.
4. Electrodomésticos inteligentes
Los pines Pogo ofrecen soluciones de conectividad para aplicaciones domésticas inteligentes, como cafeteras, purificadores de aire, aspiradoras y lavavajillas. Sistemas como cerraduras, intercomunicadores y sensores también utilizan pines Pogo para establecer conexiones de comunicación y alimentación fiables.
5. Rastreadores GPS
Los rastreadores y sistemas de posicionamiento GPS requieren una conectividad fiable para funcionar en condiciones extremas. Los pines Pogo ofrecen una solución robusta para la comunicación constante entre los circuitos internos y los conectores externos. Esto mantiene una comunicación ininterrumpida con los sistemas de satélite y de rastreo, incluso en entornos difíciles.
Cinco tipos diferentes de pines Pogo
Ahora que sabes ¿Para qué se utilizan los pines pogo? Exploremos sus diferentes tipos. Los pines Pogo vienen en diferentes formas, tamaños y configuraciones, cada uno diseñado para aplicaciones específicas:
1. Pasadores Pogo de un solo cabezal
Los pines pogo de una sola cabeza son los más comunes y versátiles, con un único émbolo accionado por resorte y una punta en un extremo. Se utilizan para establecer una conexión eléctrica de un solo punto entre dos superficies, como una batería y una placa de circuito.
2. Pasadores Pogo de doble cabeza
Los pines pogo de doble cabeza tienen un diseño único con émbolos y puntas accionados por resorte en ambos extremos del cilindro. Esto les permite conectarse a dos placas de circuito o componentes simultáneamente. Estos pines se utilizan comúnmente en electrónica, dispositivos médicos y aplicaciones automotrices.

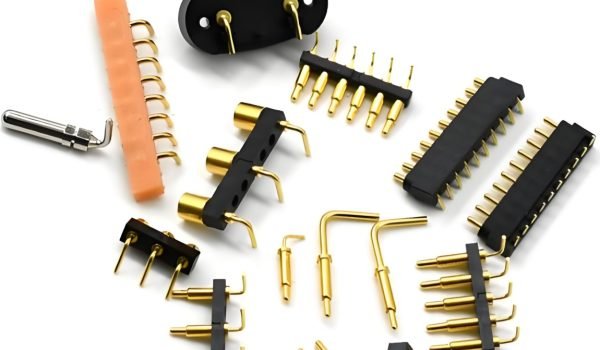

3. Pasadores Pogo de tipo doblado
Los pines pogo flexibles ofrecen flexibilidad gracias a su sección flexible en el cuerpo, lo que permite conexiones en diversos ángulos. Son cruciales para espacios reducidos, donde la alineación de componentes en diferentes planos requiere flexibilidad.
4. Pines Pogo SMD
Los pines pogo SMD están diseñados para tecnología de montaje superficial (SMT) y se pueden montar directamente en una placa de circuito. Esto los hace ideales para dispositivos compactos con espacio limitado, como smartphones y wearables.
5. Pines Pogo de copa de soldadura
Estos pines pogo proporcionan una conexión robusta con una copa de soldadura en un extremo. Permiten la soldadura directa a una placa de circuito impreso (PCB) y crean una conexión altamente confiable, resistente a vibraciones y entornos hostiles.
Pines Pogo vs. Conectores Tradicionales: Un Análisis Comparativo
Gracias a los notables avances, los pines pogo se están convirtiendo en una alternativa popular a los conectores eléctricos tradicionales. Analicemos ambos para comprender sus ventajas y desventajas:
1. Diseño
Los pines Pogo son circuitos compactos y autónomos que se integran fácilmente en dispositivos. Los conectores tradicionales, en cambio, suelen ser voluminosos, con múltiples componentes y requisitos de ensamblaje complejos.
2. Tecnología de montaje en superficie
Los pines Pogo se adaptan fácilmente a los procesos SMT, lo que permite su uso en placas de circuito compactas y de alta densidad. Los conectores tradicionales pueden no ser compatibles con SMT, lo que limita su uso en la electrónica moderna.
3. Consideraciones de costos
Los pines Pogo, debido a su diseño especializado, tienen un precio más elevado. Sin embargo, esta diferencia de precio suele compensarse con sus numerosas ventajas, como su tamaño compacto, mayor durabilidad y un rendimiento superior.
4. Tiempo de producción corto
Los pines Pogo ofrecen una ventaja significativa en cuanto a tiempo de producción. A diferencia de los conectores tradicionales, no requieren la apertura de la película de estampado, un proceso que puede llevar mucho tiempo. Esta mayor rapidez de entrega puede ser crucial para proyectos con plazos ajustados o grandes volúmenes de producción.
| Característica | Alfileres de Pogo | Conectores tradicionales |
| Diseño | Compacto, autónomo | A menudo voluminosos y complejos. |
| Tiempo de producción | Más corto, no necesita película de estampado | Más largo, puede implicar estampado y ensamblaje. |
| Durabilidad | Alto, soporta ciclos repetidos | Puede ser menos duradero con el uso y el desgaste. |
| Tamaño | Más pequeño, adecuado para dispositivos compactos. | Más grande, puede que no sea adecuado para dispositivos pequeños. |
| Costo | Generalmente más caro | Menos costoso |
| Aplicaciones | Electrónica de consumo, médica, industrial | Amplio rango, aunque puede ser limitado en dispositivos compactos |
| Versatilidad | Alto, adaptable a varios diseños. | Limitaciones en la flexibilidad del diseño |
| Fiabilidad | Presión de contacto alta y constante | Puede aflojarse con el tiempo. |
| Tecnología de montaje superficial | Compatible con procesos SMT | Puede que no sea compatible con SMT |
Cómo elegir los mejores pogo pins
Para seleccionar el pin pogo adecuado para su aplicación es necesario tener en cuenta varios factores clave:
1. Tamaño
Los pines Pogo vienen en varios diámetros, desde 0.5 mm hasta 2.0 mm. Los pines más pequeños (0.5-0.8 mm) son ideales para dispositivos compactos y circuitos densos. Por otro lado, los pines más grandes (1.0-2.0 mm) son más adecuados para aplicaciones que requieren mayor capacidad de corriente, ya que pueden manejar más corriente eléctrica.
2. Material
Los materiales comunes para los pines pogo incluyen cobre-berilio, bronce fosforoso y acero inoxidable. El cobre-berilio suele preferirse por su excelente conductividad eléctrica, que ofrece hasta un 50 % de IACS (Estándar Internacional de Cobre Recocido).
3. Fuerza del resorte
La fuerza del resorte determina la presión que el pogo pin ejerce sobre la superficie de contacto. Los pogo pins estándar tienen fuerzas de resorte de entre 10 y 60 gramos. Se recomiendan fuerzas de resorte mayores (30-60 gramos) para aplicaciones que requieren un contacto constante.
4. Clasificación actual
La corriente nominal indica la corriente eléctrica máxima que un pin pogo puede manejar con seguridad. Un pin pogo estándar de 1.0 mm chapado en oro suele manejar de 2 a 3 amperios, mientras que los pines más grandes de 2.0 mm pueden soportar hasta 6 amperios. Elegir la corriente nominal adecuada es fundamental para evitar el sobrecalentamiento y garantizar un funcionamiento fiable.
Optimice la funcionalidad de su dispositivo con el pin Pogo adecuado
Los pines pogo están revolucionando la conectividad eléctrica, cambiando el funcionamiento de diversas aplicaciones. Desde la electrónica de consumo y los dispositivos médicos hasta los rastreadores GPS, los pines pogo están reemplazando progresivamente a los conectores tradicionales en numerosos campos. Destacan en situaciones que requieren conexiones frecuentes, excelente integridad de la señal y resistencia a la vibración.
Para elegir los mejores pines pogo para sus necesidades, considere cuidadosamente factores como el tamaño, el material y la corriente nominal. Colaborar con un fabricante de confianza garantiza pines pogo de alta calidad, optimizados para las necesidades y aplicaciones específicas de su negocio.
