Fundamentos del mecanizado por electroerosión CNC (EDM)
El mecanizado por electroerosión CNC (EDM) es un proceso de mecanizado innovador y no tradicional que elimina material mediante descargas eléctricas o chispas. A diferencia de los métodos de corte convencionales, la EDM CNC no requiere contacto físico, lo que la hace ideal para mecanizar metales duros y geometrías complejas con alta precisión. Esta técnica se utiliza ampliamente en las industrias aeroespacial, automotriz y de fabricación de moldes para componentes complejos y de alta tolerancia. A pesar de sus ventajas, la EDM presenta limitaciones, como velocidades de procesamiento más lentas y mayores costos operativos. Este artículo explora los fundamentos de la EDM CNC, sus principios de funcionamiento, ventajas, aplicaciones, factores de costo y comparaciones con otras técnicas de mecanizado.
1.1 ¿Qué es la electroerosión CNC?
Mecanizado por descarga eléctrica (EDM) CNC Es un proceso de fabricación no tradicional que elimina material de una pieza mediante descargas eléctricas controladas o chispas. A diferencia de los métodos de corte convencionales, la electroerosión no requiere contacto directo entre la herramienta y el material, lo que la hace ideal para mecanizar metales duros y formas complejas. Un sistema de control numérico por computadora (CNC) controla con precisión el proceso, garantizando alta precisión y repetibilidad. Esta técnica se utiliza ampliamente en industrias como la aeroespacial, la automotriz y la fabricación de moldes para componentes complejos y de alta precisión.

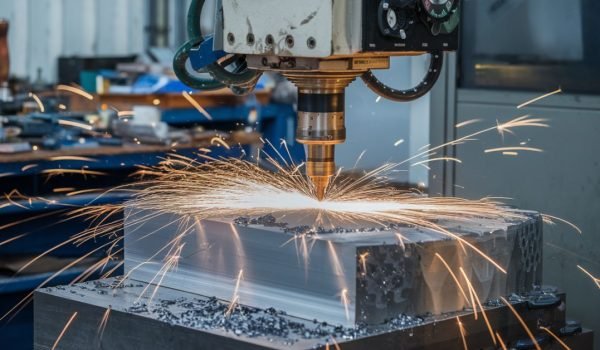

Cómo funciona la electroerosión CNC
La máquina de electroerosión CNC sigue un diseño preprogramado para dar forma a la pieza. El electrodo se mueve a lo largo de la trayectoria programada, generando chispas eléctricas controladas. El fluido dieléctrico enfría la pieza, estabiliza el proceso de descarga y elimina el material erosionado. Este método garantiza una alta precisión, lo que lo hace ideal para componentes delicados y complejos.
1.2 Ventajas y desventajas de la electroerosión CNC
La electroerosión CNC ofrece ventajas únicas que la hacen invaluable para el mecanizado de materiales complejos y resistentes. Sin embargo, como cualquier proceso, presenta limitaciones que deben considerarse.
Ventajas
- Corte de alta precisión y formas complejas: La electroerosión CNC puede crear diseños extremadamente detallados e intrincados que son difíciles de lograr con los métodos de mecanizado tradicionales.
- Sin estrés mecánico: Como no hay contacto directo entre la herramienta y la pieza de trabajo, no se aplica fuerza mecánica, lo que reduce el riesgo de deformación o deformación del material.
- Trabajos sobre materiales duros: La electroerosión CNC puede mecanizar de manera eficiente materiales duros como tungsteno, titanio y acero endurecido, que son un desafío para las herramientas de corte convencionales.
- Acabado sin rebabas: A diferencia de los procesos de corte tradicionales, la electroerosión CNC no produce rebabas, lo que reduce la necesidad de operaciones de acabado secundarias y mejora la calidad de la superficie.
- Capacidad para mecanizar piezas delicadas y delgadas: Al no haber contacto físico, se pueden mecanizar piezas frágiles y delgadas sin riesgo de rotura.
Desventajas
- Tiempo de procesamiento más lento: En comparación con el fresado o taladrado CNC, la electroerosión es un proceso más lento, lo que lo hace menos adecuado para la producción de alta velocidad y gran volumen.
- Mayores costos operativos: Los costos de los electrodos consumibles, el alto consumo de energía y el mantenimiento del fluido dieléctrico hacen que la electroerosión sea más costosa que algunos métodos de mecanizado tradicionales.
- Limitado a materiales conductores: La electroerosión CNC sólo se puede utilizar en materiales eléctricamente conductores, restringiendo su aplicación a metales y excluyendo materiales no metálicos como plástico y madera.
1.3 Aplicaciones de la electroerosión CNC
La electroerosión CNC desempeña un papel crucial en industrias en las que el mecanizado tradicional tiene dificultades para lograr la precisión y complejidad requeridas.
Componentes aeroespaciales y de defensa: La electroerosión CNC desempeña un papel crucial en las industrias aeroespacial y de defensa, donde la precisión y la durabilidad son esenciales. Se utiliza para fabricar componentes críticos como álabes de turbinas, piezas de motores y componentes del sistema de combustible.
La capacidad de mecanizar aleaciones resistentes, como el titanio y el Inconel, hace que la electroerosión sea indispensable para la producción de piezas aeroespaciales de alto rendimiento. Además, la electroerosión se utiliza para fabricar estructuras complejas y ligeras que cumplen con los estrictos estándares militares y de aviación.
Moldeo por inyección y fabricación de matrices: La electroerosión CNC se utiliza ampliamente en la industria de herramientas y moldes para crear moldes y matrices de alta precisión para el moldeo por inyección de plástico y la estampación de metal. El proceso garantiza un acabado superficial y una precisión dimensional superiores, lo que permite a los fabricantes producir cavidades de molde intrincadas y grabados detallados. La electroerosión es especialmente beneficiosa para materiales difíciles de mecanizar, como el acero endurecido, ya que garantiza una mayor vida útil del molde y un desgaste mínimo.
La capacidad de crear geometrías complejas y detalles finos hace que la electroerosión sea esencial para las industrias que requieren productos moldeados de alta calidad, como la fabricación de automóviles, productos médicos y productos electrónicos de consumo.
2. Proceso y técnicas de electroerosión CNC
La electroerosión CNC implica varias técnicas y procesos que permiten la eliminación precisa de material, lo que la convierte en el método preferido para mecanizar materiales intrincados y difíciles de cortar.
2.1 Tipos de máquinas de electroerosión
Existen diferentes tipos de máquinas de electroerosión CNC, cada una diseñada para aplicaciones y necesidades de mecanizado específicas. Comprender estos tipos ayuda a seleccionar la máquina adecuada para cada proyecto.
Electroerosión por hilo: La electroerosión por hilo utiliza un hilo delgado y cargado eléctricamente para cortar la pieza con extrema precisión. Este método es ideal para producir diseños intrincados y delicados con gran precisión. Se utiliza comúnmente para la fabricación de componentes complejos como implantes médicos, piezas aeroespaciales y engranajes complejos.
Electroerosión por plomo: La electroerosión por penetración, también conocida como electroerosión por penetración, utiliza un electrodo con forma personalizada que se presiona en la pieza de trabajo para crear cavidades, ranuras y formas tridimensionales detalladas. Este método se utiliza ampliamente en la industria de fabricación de moldes y matrices, donde se requiere alta precisión y detalles finos.
Electroerosión por perforación de orificios: La electroerosión por perforación está diseñada específicamente para crear agujeros profundos y estrechos en materiales difíciles de mecanizar. Se utiliza comúnmente en la industria aeroespacial para la producción de agujeros de refrigeración en álabes de turbinas, así como en las industrias médica y automotriz para aplicaciones de taladrado de precisión.
2.2 Operaciones clave de EDM
El mecanizado por descarga eléctrica (EDM) ofrece dos métodos principales: electroerosión por penetración y electroerosión por hilo, cada uno de ellos adecuado para aplicaciones específicas que requieren precisión y complejidad.
Electroerosión por penetración para fabricación de moldes: La electroerosión por penetración, también conocida como electroerosión de penetración o electroerosión por penetración, se utiliza ampliamente para crear moldes y matrices con gran detalle. En este proceso, se utiliza un electrodo con una forma especial para erosionar el material de la pieza, creando cavidades intrincadas y formas complejas. Esta técnica es especialmente útil en la fabricación de moldes de inyección, matrices de estampación y componentes aeroespaciales, donde la precisión y el acabado superficial son cruciales. Al no haber contacto directo entre el electrodo y la pieza, la electroerosión por penetración permite alcanzar una alta precisión sin causar tensión mecánica ni distorsión.
Electroerosión por hilo para cortes de alta precisión: La electroerosión por hilo (EDM) es una técnica que utiliza un hilo delgado cargado eléctricamente como herramienta de corte. El hilo se mueve a lo largo de una trayectoria programada, cortando la pieza con extrema precisión. Este proceso es ideal para la fabricación de componentes delicados, engranajes, implantes médicos y piezas aeroespaciales que requieren tolerancias estrictas. La electroerosión por hilo permite crear formas intrincadas y detalles finos que serían difíciles o imposibles de lograr con métodos de mecanizado convencionales. Además, proporciona un acabado sin rebabas, eliminando la necesidad de un segundo procesamiento.
2.3 Materiales utilizados en la electroerosión CNC
La electroerosión CNC es eficaz para mecanizar materiales duros y conductores que son difíciles de procesar con herramientas de corte convencionales.
Metales duros
- La electroerosión CNC es muy eficaz para mecanizar metales duros que son difíciles de cortar con métodos convencionales.
- Los materiales comunes incluyen tungsteno, titanio, acero endurecido y carburo.
- Estos metales se utilizan ampliamente en las industrias aeroespacial, médica y automotriz debido a su durabilidad y resistencia.
Materiales conductores
- La electroerosión CNC requiere que el material sea eléctricamente conductor para que el proceso de mecanizado funcione.
- Metales como el aluminio, el cobre, el latón y el grafito se utilizan comúnmente para operaciones de electroerosión.
- Las sustancias no metálicas, como la cerámica y los plásticos, no se pueden procesar con EDM porque no conducen la electricidad.
3. Costos de fabricación de la electroerosión CNC
El costo del mecanizado CNC EDM varía en función de múltiples factores, incluido el desgaste de los electrodos, el consumo de energía y la complejidad de la configuración, lo que lo hace más caro que el mecanizado tradicional en muchos casos.
Factores de costo
- Desgaste del electrodo: Los electrodos se degradan gradualmente durante el proceso de electroerosión, lo que genera costos recurrentes por su reemplazo. El tipo de material y la duración del mecanizado influyen en el índice de desgaste de los electrodos.
- El consumo de energía: Las máquinas de electroerosión CNC requieren una descarga eléctrica continua, lo que consume más energía que los métodos de mecanizado tradicionales. Esto incrementa los costos operativos, especialmente en ciclos de mecanizado largos.
- Establecer los costes: La configuración inicial de una máquina EDM, incluida la programación, la preparación de los electrodos y la alineación de la pieza de trabajo, requiere mano de obra calificada y tiempo, lo que aumenta los costos de producción.
Comparación de costos con fresado CNC y taladrado CNC
La electroerosión CNC suele ser más costosa que el fresado y taladrado CNC debido a su menor velocidad de procesamiento, mayor consumo de energía y la necesidad de electrodos especializados. Sin embargo, proporciona una precisión inigualable para formas complejas y materiales duros, lo que la hace rentable para aplicaciones que requieren gran detalle y mínimo desgaste de la herramienta. El fresado y taladrado CNC, por otro lado, son más adecuados para la producción a alta velocidad y el mecanizado de materiales más blandos a un menor coste.
4. Electroerosión CNC frente a otros métodos de mecanizado
La electroerosión CNC se diferencia significativamente de otros métodos de mecanizado en términos de proceso, costo y eficiencia.
Electroerosión CNC frente a fresado CNC
| Característica | EDM CNC | CNC fresado |
| Proceso | Moscas | Herramienta para cortar |
| Velocidad | Lenta | Rápido |
| Precisión | Alta | Media |
| Costo | Alta | Media |
| Material | Sólo conductor | Varios |
El mecanizado por electroerosión (EDM) y el fresado CNC se utilizan para dar forma a materiales, pero funcionan de forma diferente. El mecanizado por electroerosión CNC utiliza chispas eléctricas para erosionar el material, lo que lo hace ideal para metales duros y formas complejas. Al no haber contacto directo entre la herramienta y la pieza, el mecanizado por electroerosión evita la tensión mecánica y la deformación. Por el contrario, el fresado CNC utiliza herramientas de corte rotativas para eliminar material, lo que lo hace más rápido para la eliminación de material en grandes cantidades, pero menos efectivo para detalles extremadamente finos o metales endurecidos.
Electroerosión CNC frente a taladrado CNC
| Característica | EDM CNC | Perforación CNC |
| Proceso | Erosión | Corte |
| Velocidad | Lenta | Rápido |
| Precisión | Alta | Moderada |
| Material | Conductivo | Año |
| Solicitud | Formas complejas | Hacer agujeros |
| Costo | Alta | Baja |
El taladrado CNC está diseñado principalmente para crear agujeros en materiales con precisión y rapidez. Utiliza una broca giratoria para penetrar la pieza, lo que lo hace muy eficiente para operaciones repetitivas de taladrado. La electroerosión CNC, por otro lado, puede crear agujeros profundos y precisos sin generar tensión mecánica, lo cual resulta beneficioso para componentes delicados. Sin embargo, la electroerosión es significativamente más lenta que el taladrado y solo es adecuada para materiales conductores, mientras que el taladrado CNC puede trabajar con una gama más amplia de materiales, incluidos los no conductores.
Consideraciones de costo y eficiencia
Al elegir un proceso de mecanizado, el coste y la eficiencia son factores cruciales. La electroerosión CNC es conocida por su precisión, pero también conlleva mayores gastos operativos y tiempos de procesamiento más lentos en comparación con el fresado y el taladrado CNC.
- Velocidad: La electroerosión CNC es inherentemente más lenta que el fresado y el taladrado CNC. Dado que la eliminación de material se realiza mediante descargas eléctricas, el proceso es gradual, lo que lo hace inadecuado para la producción a alta velocidad. En cambio, el fresado y el taladrado logran velocidades de eliminación de material más rápidas con herramientas de corte convencionales.
- Costo: La electroerosión CNC suele tener costos más altos debido a la necesidad de electrodos especializados, un consumo energético considerable y el mantenimiento del fluido dieléctrico. Sin embargo, el fresado y el taladrado requieren menos electricidad y reemplazo de herramientas, lo que los hace más rentables para la producción a gran escala.
- Precisión: La electroerosión CNC es superior en precisión y permite mecanizar detalles complejos y finos sin tensión mecánica. Es ideal para aplicaciones que exigen alta precisión, como componentes aeroespaciales y diseños de moldes complejos. Por otro lado, el fresado CNC ofrece buena precisión, pero puede presentar dificultades con detalles extremadamente complejos, mientras que el taladrado prioriza la velocidad sobre la precisión.
- Limitaciones materiales: La electroerosión CNC se limita a materiales conductores de electricidad, lo que restringe su aplicación a metales como el acero, el titanio y el cobre. Sin embargo, el fresado y el taladrado permiten trabajar con una gama más amplia de materiales, incluyendo no metálicos como el plástico y los compuestos.
Este equilibrio entre costo, velocidad y precisión hace que la electroerosión CNC sea una excelente opción para tareas especializadas y de alta precisión, mientras que el fresado y la perforación CNC siguen siendo opciones preferidas para el mecanizado de propósito general y la producción en masa.
5. Conclusión
La electroerosión CNC es un proceso de mecanizado altamente especializado que proporciona una precisión excepcional y la capacidad de trabajar con materiales duros. Es especialmente útil para aplicaciones que requieren formas intrincadas, un desgaste mínimo de la herramienta y un mecanizado sin tensiones. Sin embargo, debido a su menor velocidad de procesamiento y sus mayores costos, es más adecuado para la fabricación especializada que para la producción a alta velocidad. La electroerosión CNC es ideal para industrias como la aeroespacial, la fabricación de moldes y la fabricación de dispositivos médicos, donde la precisión y el acabado superficial son factores críticos. Comprender sus ventajas y limitaciones ayuda a los fabricantes a tomar decisiones informadas según sus necesidades de producción específicas.
